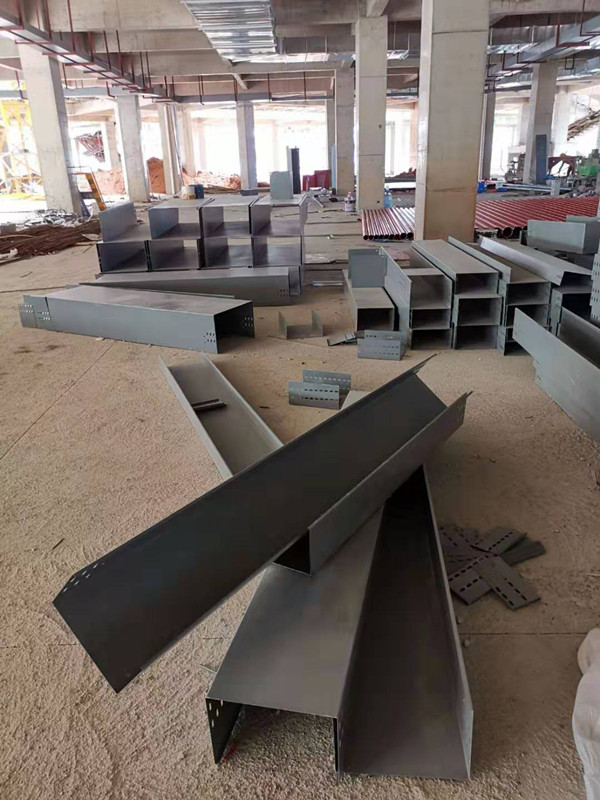

关于如何计算k8凯发天生赢家-凯发k8官网下载客户端中心尺寸这个问题，今天k8凯发天生赢家-凯发k8官网下载客户端中心——昌申电气来跟大家说说。

1、电缆桥架的载荷g总的计算

g总=n1q1 n2q2 n3q3 ……，q1、q2、q3 …… 为个电缆每单位长的重量(kg/m)，n1、n2、n3 …… 为相应电缆的根数，g应小于电缆桥架的允许载荷(参照载荷曲线图表)。当电缆桥架在室外或带护罩时，还要计入水载和风载等因素。

2、电缆桥架宽度b的计算

（1）电力线缆

b = n1(d1 k1) n2(d2 k2) n3(d3 k3) ……d1、d2、d3 ……为各电缆直径，n1、n2、n3 ……为各相应电缆直径的根数，k1、k2、k3 ……为各电缆间距(k值很小不应小于d/4)。

（2）控制电缆桥架宽度b的计算(一般电缆桥架的填充率取40%左右)，电缆总截面积:s0=n1π(d1/2)2 n2π(d2/2)2 ……需要的托架横载面积：s=s0d/0.4=s/h=s/(0.3h)，h为电缆桥架净高。
